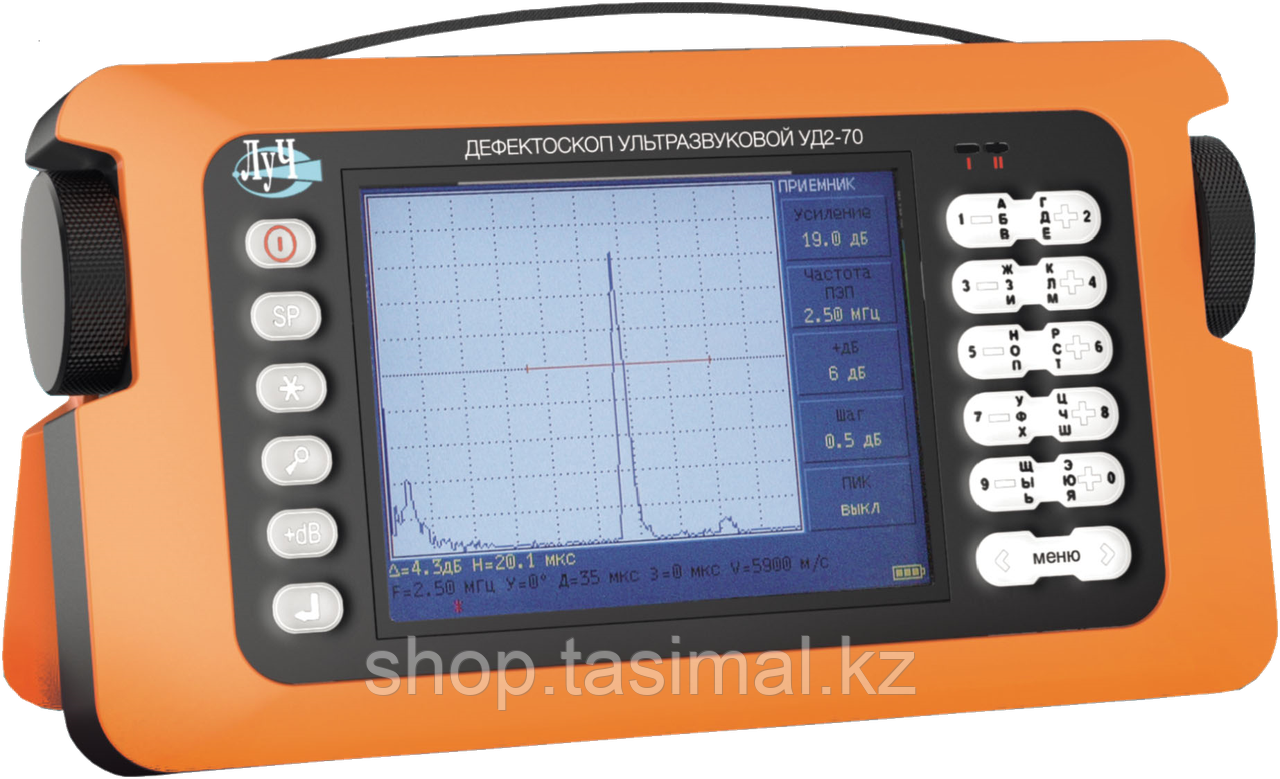

УД2-70 — ультразвуковой дефектоскоп, предназначенный для выявления мест нарушений сплошности и однородности различных материалов, сварных соединений, изделий из металлов. Измеряет глубину и координаты залегания дефектов и отношения амплитуд сигналов от дефектов. Диапазон измерения по стали 1 – 7 500 мм. Выпускается в нескольких специализированных комплектациях для контроля железнодорожных составов.
Ультразвуковой дефектоскоп УД2-70 может применяться для контроля полуфабрикатов и готовой продукции различного назначения. В приборе имеются специальные меню, в которых записаны типовые настройки. Они используются для ультразвукового контроля и выявления дефектов в деталях и узлах локомотивов и МВПС, а также в деталях элементов колёсных пар вагонов.
Дефектоскоп УД2-70 внесён в Госреестры средств измерений РФ, Белоруссии и Казахстана. Разрешён к применению Федеральной службой по экологическому, технологическому и атомному надзору. Прибор зарегистрирован в перечнях средств измерений, диагностики и контроля, применяемых в гражданской авиации РФ и на предприятиях ОАО «РЖД».
Особенности
- возможность подключения внешних USB-устройств: клавиатура, мышь, внешние накопители информации;
- встроенные типовые настройки для деталей подвижного состава ОАО «РЖД» и метрополитена;
- пластиковый корпус со степенью защиты IP 64 для тяжёлых условий эксплуатации;
- два независимых строба АСД;
- построение АРД диаграмм;
- B-Скан;
- по требованию заказчика преобразователи из базового комплекта поставки могут быть заменены на любые другие из номенклатуры производителя;
- большой цветной дисплей с высокой контрастностью и разрешающей способностью;
- возможность обновления программного обеспечения;
- автоматическая регулировка усиления;
- встроенные часы и календарь;
- малые габариты.
Базовая комплектация
- электронный блок дефектоскопа;
- преобразователь П111-2,5-К12-03;
- преобразователь П111-5-К6-03;
- преобразователь П121-2,5-65-Б4-03;
- преобразователь П121-5-70-А1-03;
- соединительный кабель для ПЭП;
- соединительный кабель для ПК;
- программное обеспечение;
- сетевой блок питания;
- съёмный аккумулятор;
- руководство по эксплуатации;
- паспорт;
- сумка.
Принадлежности
- комплект для построения АРД диаграмм: ПО для электронного блока и памятка по его установке, образец V2;
- переходник для заряда съёмной аккмуляторной батареи вне прибора;
- чехол для электронного блока;
- запасной аккумулятор;
- инвертор - 12 В, ~220 В, 100 мА;
- USB-flash карта.
При поставке преобразователей типа П112 кабель конструктивно может входить в УЗ ПЭП
Специализированные комплектации
| «Локомотивная» |
«Вагонная» |
«Метрополитен ТР-2» |
«Метрополитен ТР-3» |
| Электронный блок дефектоскопа |
Электронный блок дефектоскопа |
Электронный блок дефектоскопа |
Электронный блок дефектоскопа |
- УЗ преобразователи
|
- УЗ преобразователи
|
- УЗ преобразователи
|
- УЗ преобразователи
|
- ПЭП на заказ
|
- ПЭП на заказ
|
Чехол для электронного блока |
Чехол для электронного блока |
| Устройство сканирования бандажей и ободьев колёс УСБК-1 |
Устройство сканирования колёс УСКм |
Комплект ПО: спецменю «Контроль деталей подвижного состава метрополитена всех серий и типов» |
Комплект ПО: спецменю «Контроль деталей подвижного состава метрополитена всех серий и типов» |
| Кабель соединительный для ПЭП |
Кабель соединительный для ПЭП |
Кабели 2BNC-LEMO, 2BNC-2LEMO |
Кабели 2BNC-LEMO, 2BNC-2LEMO |
| Кабель соединительный для ПК |
Кабель соединительный для ПК |
Кабель соединительный для ПК |
Кабель соединительный для ПК |
| Стандартный образец СО-3Р или СО-2 |
Стандартный образец СО-3Р или СО-2 |
Сетевой блок питания |
Сетевой блок питания |
| Сетевой блок питания |
Сетевой блок питания |
Съёмный аккумулятор |
Съёмный аккумулятор |
| Съёмный аккумулятор |
Съёмный аккумулятор |
Свидетельство о поверке |
Свидетельство о поверке |
| Программное обеспечение |
Программное обеспечение |
Методика поверки |
Методика поверки |
| Руководство по эксплуатации |
Руководство по эксплуатации |
Руководство по эксплуатации |
Руководство по эксплуатации |
| Паспорт |
Паспорт |
Паспорт |
Паспорт |
| Сумка для переноски |
Сумка для переноски |
Сумка для переноски |
Сумка для переноски |
Технические характеристики
| Рабочие частоты |
0,4 МГц; 1,25 МГц; 1,8 МГц; 2,5 МГц; 5,0 МГц; 10,0 МГц |
| Диапазон контроля по стали |
1 – 7 500 мм |
| Диапазон рабочих частот приёмного такта |
0,2 – 12 МГц |
| Диапазон устанавливаемых скоростей УЗ колебаний |
100 – 15 000 м/с |
| Частота повторения зондирующих импульсов |
30 Гц, 60 Гц, 120 Гц, 250 Гц, 500 Гц, 1 000 Гц, 2 000 Гц |
| Диапазон регулировки усиления |
0 – 100 дБ с дискретностью 0,5 дБ или 1,0 дБ |
| Отсечка |
линейная, компенсированная, от 0 до 100% высоты экрана |
| Развёртка |
тип А, В |
| Диапазон задержки развёртки |
от -30 до 7 500 мм |
| Погрешность измерения глубины залегания дефектов |
± (0,1 + 0,02Н) мм |
| Дискретность измерения расстояний |
0,1 мм |
| Погрешность измерения отношений амплитуд сигналов |
± (0,1 + 0,03N) дБ |
| Диапазон регулировки ВРЧ |
0 – 80 дБ |
| Память настроек |
400 |
| Память изображений развёртки типа А |
400 |
| Память значений глубиномера |
4 000 |
| Интерфейс связи с компьютером |
USB |
| Размер рабочей части экрана |
111,4×83,5 мм |
| Диапазон рабочих температур |
от -10 до +50 °С |
| Электрическое питание |
12 В аккумулятор; 220 В, 50 Гц сеть переменного тока |
| Время непрерывной работы |
не менее 14 ч |
| Степень защиты корпуса |
IP 64 |
| Габариты электронного блока |
не более 245×77×145 мм, без ручки для переноса |
| Масса электронного блока |
не более 2,2 кг |
