ШВХ-24, ШВХ-48, ШВХ-60. Шкаф влажного хранения цементного теста

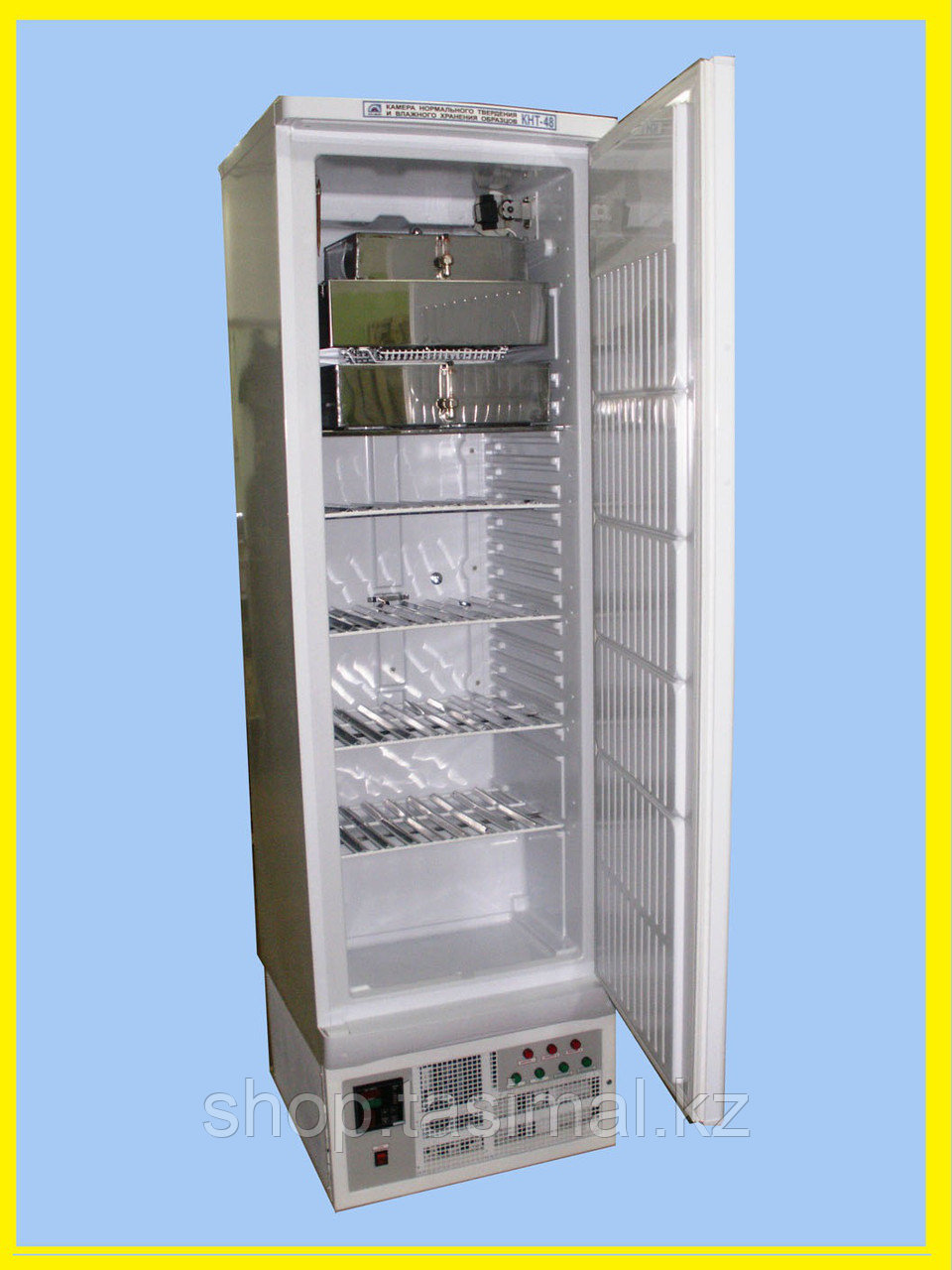

  ШВХ-24, ШВХ-48, ШВХ-60. Шкаф влажного хранения цементного теста, фото 1
 ШВХ-24, ШВХ-48, ШВХ-60. Шкаф влажного хранения цементного теста, фото 2  ШВХ-24, ШВХ-48, ШВХ-60. Шкаф влажного хранения цементного теста, фото 3
Под заказ, 21 день

Цену уточняйте

Написать
  • +7 показать номер +7 (717) 269-59-31
  • +7 (727) 312-34-28
  • +7 (723) 248-90-39
  • +7 (343) 300-91-13
  • +7 (902) 443-27-26
  • Адрес и контакты
    • Телефон:
      +7 (717) 269-59-31
      +7 (727) 312-34-28
      +7 (723) 248-90-39
      +7 (343) 300-91-13
      +7 (902) 443-27-26
    • Адрес:
      АДРЕС ЭЛЕКТРОННОЙ ПОЧТЫ - gk-tasymal@mail.ru, Астана, 010000, Казахстан
    • Email:
      gk-tasymal@mail.ru
    • Skype:
      k-tasymal09

Предлагаем к поставке шкафы влажного хранения цементного теста ШВХ-24, ШВХ-48, ШВХ-60.

Шкафы влажного хранения образцов изготавливаются полной заводской готовности, сопровождаются руководством по эксплуатации и всеми необходимыми поверочными свидетельствами и клеймами.

Шкафы предназначены для твердения и влажного хранения образцов цементного теста в металлических трёхгнездовых формах (по рис. 8 ГОСТ 30744-2001). В шкафах создаётся и автоматически поддерживается необходимая климатическая среда условий при хранении образцов — балочек из цементного теста в формах и колец «Ле-Шателье» с цементным тестом по ГОСТ 30744-2001, EN 196-1 и EN 197-1 в течении заданного периода времени.

Также по заявке потребителя (это необходимо оговорить при размещении заказа у поставщика, так как потребуются дополнительные программы процессора) в этих шкафах возможно хранения образцов бетона при нормальных условиях по ГОСТ 10180-2012 и по ГОСТ 18105-2010, и образцов раствора строительного по ГОСТ 5802-86. Одновременно шкафы влажного хранения образцов могут применяться в качестве шкафа для оттаивания образцов бетонов ячеистых автоклавного твердения при температуре (18±2)°С и относительной влажности воздуха (95±2)°С по ГОСТ 31359-2007.

Регулирование температуры и влажности осуществляется автоматически с помощью программируемого микропроцессора. Микропроцессорный измеритель температуры и влажности воздуха внутри шкафа включен в Госреестр средств измерений, подлежит поверке и поставляется поверенным.

Отличительными положительными особенностями шкафов влажного хранения являются:

1. Более узкий диапазон поддерживаемых параметров по влажности и температуре (температура = (20 ± 1)°С и относительная влажность воздуха = 90÷100%) по сравнению со шкафами других производителей (температура = (20 ± 3)°С и относительная влажность воздуха = 90÷100%). В соответствии с пунктом 4.10 ГОСТ 30744-2001 температура в шкафе должна быть (20 ± 1)°С и относительная влажность воздуха должна быть не менее 90 %.

Для этого шкафы укомплектованы нагревателями и холодильной машиной для поддерживания необходимых параметров воздуха внутри камеры по температуре и влажности. Наличие утеплённого корпуса, утеплённых дверей, а также холодильной машины создаёт возможность некритичного отношения к температуре окружающего воздуха внутри помещения лаборатории (или подсобного помещения).

Некоторые производители шкафов влажного хранения в целях удешевления изготавливают их в облегчённом варианте без утепления корпуса и без комплектации холодильной машиной, что не позволяет поддерживать необходимые параметры внутренней среды без предъявления специальных требований к помещению лаборатории по температуре окружающего воздуха. Специальные требования к помещению лаборатории по температуре окружающего воздуха по версии этих изготовителей камер нормального твердения должны создаваться в жаркое время года с помощью бытовых кондиционеров. Но применение кондиционера создаёт существенные проблемы для потребителя. А именно:

- во-первых для поддерживания температуры воздуха в помещении (20 ± 1)°С на пульте кондиционера придётся задавать минимально возможную температуру - 18 градусов, что создаёт дискомфортную среду обитания для персонала из-за сквозняков и возможности простудных заболеваний персонала. Чтобы чувствовать себя в помещении комфортно - для большинства людей это окружающая температура 25 или 26 градусов, иногда 24, но никак не меньше! Именно эту температуру и нужно устанавливать на пульте дистанционного управления для нормальных условий работы персонала. Но это недопустимо по условия необходимой температуры воздуха в камере нормального твердения;

- во-вторых для возможности работы кондиционера в зимних условиях его необходимо в обязательном порядке оснащать зимним комплектом, в противном случае неминуем выход кондиционера из строя при работе наружного блока кондиционера в условиях с температурой окружающего воздуха ниже ноля градусов.

2. Возможность опционной комплектации шкафа адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому контролю температуры, и влажности внутри шкафа, и автоматической регистрации этих параметров в рабочем журнале в соответствии с требованиями п. 4.10 ГОСТ 30744-2001.



3. Комплектация камер запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации ультразвукового увлажнителя воздуха или увлажнителя распылительного типа.     При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также для работы необходим воздушный компрессор, который заказывается отдельно.

    При поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.



4. Комплектация шкафов запатентованной высоконадёжной системой увлажнения испарительного типа и отсутствие сложных по устройству и капризных (склонных к отказу) в эксплуатации парогенератора или ультразвукового увлажнителя воздуха, или увлажнителя распылительного типа.
При поддерживании влажности воздуха с помощью увлажнителя распылительного типа требуется применение специальной воды с малой жёсткостью (необходима водоподготовка). Влажность поддерживается с помощью распыления воды сжатым воздухом через форсунку. При отсутствии водоподготовки форсунка забивается солями и перестаёт работать, форсунка требует применения специальной воды малой жёсткости. Также при этом для работы необходим воздушный компрессор, который заказывается отдельно.
При поддерживании влажности воздуха с помощью ультразвукового увлажнителя требуется применение дистиллированной воды.



5. Отсутствие необходимости подключения камер к водопроводной сети.



6. Минимально возможные и продуманные габаритные размеры, что позволяет размещать их в лаборатории на небольшой площади и отсутствие всевозможных выступающих элементов конструкции, что создаёт удобство в пользовании и при необходимости удобство перемещения из одного помещения в другое, и что придаёт законченный и гармоничный внешний вид.

  Оптимальные габаритные размеры наших камер позволяют заносить их в лабораторию через стандартные дверные проёмы. Необходимые размеры дверного проема в чистоте (в свету) составляют:

         ширина - нормальная/допустимая, не менее – 870/755мм

         высота - нормальная/допустимая, не менее – 2000/1950мм;

Компоновка изделий иных производителей по габаритным размерам создаёт существенные проблемы при перемещении их в помещение лаборатории.

7. Эргономичный размер глубины шкафа (не более 630мм) позволяет легко, удобно и без применения излишних физических усилий размещать и извлекать образцы.



8. Обеспеченность защиты от отрицательного воздействия на обслуживающий персонал и защита собственной конструкции при возникновении следующих аварийных ситуаций, а именно:
- автоматическое отключение при косвенном контакте обслуживающего персонала с доступными проводящими частями электроустановки при повреждении изоляции. Номинальный отключающий дифференциальный ток – 30 мА;
- автоматическое отключение при перегреве по причине отказа датчика температуры или микропроцессора измерителя температуры, что исключает пожароопасность.



9. Минимально возможная потребляемая электрическая мощность и соответствующий малый расход электроэнергии.



10. Исключено недопустимое капельное орошение поверхности форм с образцами, так как при поддерживании влажности с помощью распыления воды сжатым воздухом или ультразвуковым распылителем происходит микрокапельное орошение форм с образцами водой, а это, во-первых, не допускается по ГОСТ 10180-90 (п.2.3.2.) во-вторых, изменяет водоцементное отношение цементного теста. Ультразвуковой генератор увлажнения воздуха работает на принципе выбивания ультразвуковым генератором микрокапель с поверхности воды и нагнетания вентилятором микрокапель воды во внутренний объём шкафа. При капельном орошении форм с образцами кроме изменения водоцементного отношения цементного теста происходит насыщение цементного теста солями, содержащимися в переносимой капельной воде. Токсичность капельного орошения форм с образцами вызвана неконтролируемым изменением основных свойств цементного теста – ухудшением показателей прочности и долговечности.

Шкафы ШВХ-24, ШВХ-60 и ШВХ-48 изготавливаются в следующем исполнении: наружный корпус - из эмалированной стали, а внутренний корпус – из пластмассы.

Во всех вариантах шкафы ШВХ выполняются шкафного типа с утеплением корпуса и дверей заливочным пенополиуретаном.

    Микропроцессорный измеритель температуры и влажности воздуха в помещении лаборатории включен в Госреестр средств измерений, подлежит поверке и поставляется поверенным.
При использовании адаптера сети микропроцессорные контроллеры, управляющие работой шкафа и измеряющие температуру и влажность воздуха как внутри шкафа, так и температуру и влажность воздуха в помещении лаборатории, могут быть подключены к компьютеру для обеспечения регистрации следующих данных:
- отображение текущих показаний прибора в цифровом и графическом виде;
- архивирование параметров через заданные промежутки времени;
- реагирование на выход измеряемых значений за установленные пользователем границы;
- просмотр архива измерений за любой промежуток времени в табличном и графическом виде.

     Для подключения контроллера шкафа к компьютеру используется адаптер сети (поставляется по отдельному заказу в комплекте с программным обеспечением и кабелем подключения к компьютеру).





Технические характеристики

ШВХ-24

ШВХ-48

ШВХ-60

Количество дверей шкафа, шт.

1

1

1

Количество полок, шт.

2

4

5

Количество металлических трёхгнездовых форм (по рис. 8 ГОСТ 30744-2001), размещаемых на одной полке в один ярус, шт.

2

2

2

Общее максимальное количество металлических трёхгнездовых форм (рис. 8 по ГОСТ 30744-2001), размещаемых в шкафе, шт.

4

8

10

Количество распалубленных образцов бетона с ребром 100мм, шт., не более

24

48

60

Расстояние между образцами при расстановке на полке, мм, не менее

5

5

5

Возможность перестановки полок для размещения образцов с ребром 150мм

нет

да

да

Габаритные размеры, ширина х глубина х высота, мм

605х605х1500

605х605х1830

605х605х1830

Внутренние размеры, ширина х глубина х высота, мм

435х465х650

435х465х1200

435х465х1200

Рабочий объем, м3

0,10

0,20

0,20

Температура воздуха внутри шкафа, °С

20±1

20±1

20±1

Неравномерность температуры по объему шкафа, °С

±2

±2

±2

Влажность воздуха относительная, %

94±4

94±4

94±4

Неравномерность влажности по объему шкафа, %

±4

±4

±4

Дискретность индикации измеряемой температуры, °С

0,1

0,1

0,1

Дискретность индикации измеряемой влажности, °С

1,0

1,0

1,0

Электропитание

220в, 1ф

220в, 1ф

220в, 1ф

Потребляемая мощность максимальная, кВт

0,75

0,75

0,75

Система увлажнения – холодное испарение

да

да

да

Необходимость использования дистиллированной воды для системы увлажнения

нет

нет

нет

Необходимость ухода за системой увлажнения

нет

нет

нет

Использование ультразвукового увлажнителя

нет

нет

нет

Использование увлажнителя распылительного типа

нет

нет

нет

Комплектация холодильной машиной

да

да

да

Заливочная теплоизоляция стенок и дверей шкафа

да

да

да

Соответствие требованиям ГОСТ 10180-2012

да

да

да

Соответствие требованиям ГОСТ 18105-2010

да

да

да

Соответствие требованиям ГОСТ 5802-86

да

да

да

Соответствие требованиям ГОСТ 31357-2007

да

да

да

Соответствие требованиям ГОСТ 30744-2001

да

да

да

Возможность опционной комплектации шкафа адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому контролю температуры и влажности внутри шкафа, и регистрации этих параметров в рабочем журнале (требование п.4.10 ГОСТ 30744-2001)

да

да

да

Возможность опционной комплектации шкафа системой сертифицированного и поверяемого контроля температуры и влажности воздуха в помещении лаборатории на высоте от уровня пола 1900мм (требование п.4.9 ГОСТ 30744-2001)

нет

нет

нет

Возможность опционной комплектации шкафа адаптером сети в комплекте с программным обеспечением и кабелем для подключения к компьютеру в целях выполнения требований по автоматическому почасовому и ежесуточному контролю температуры и влажности, и регистрации этих параметров в рабочем журнале как внутри шкафа, так и в помещении лаборатории (требование п.4.9 и п.4.10 ГОСТ 30744-2001)

нет

нет

нет

Установленный срок службы, лет, не менее, листовая эмалированная оц. сталь /листовая нерж.сталь

8

8

8

Масса нетто, кг

65

75

90

Масса брутто, кг

99

110

125
