Назначение и применение:
- Обнаружение пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций (при технологическом контроле и обследовании объектов)
- Контроль прочности и однородности бетона (ГОСТ 17624, - --- Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332), строительных и композиционных материалов, конструкций, мостов, гидротехнических сооружений,...
Измерение глубины трещин в изделиях, конструкциях и других объектах
Определение плотности и модуля упругости углеграфитов и стеклопластика
Определение звукового индекса абразивов и строительной керамики
Оценка пористости, трещиноватости и анизотропии материалов
Оценка степени зрелости бетона при монолитном бетонировании
Преимущества:
Некритичность результатов к силе прижатия преобразователей
Возможность работы на больших базах прозвучивания при контроле габаритных конструкций и изделий
Улучшенное соотношение «сигнал-шум»
Универсальные преобразователи на излучение и прием с повышенной отдачей
Герметичные преобразователи сквозного и поверхностного прозвучивания для гидротехнических объектов под водой с разъемами фирмы FISCHER (опция)
Повышенное напряжение возбуждения зондирующих импульсов
Датчик поверхностного прозвучивания с фиксированной базой:
ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с
база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам
эллиптические титановые протекторы для сухого точечного контакта
Новый эргономичный и компактный корпус с большим графическим дисплеем
Универсальные байонетные разъемы или разъемы фирмы LEMO (опция)
Основные функции:
Автоматическая стабилизация положения метки первого вступления
Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании
Формирование результата по автоматически выполняемой серии 6…10 измерений
Вычисление прочности, плотности и модуля упругости материалов
Определение звукового индекса абразивов
Определение глубины трещины по "Российскому" и "Английскому" методам
Базовые и индивидуальные градуировочные характеристики для бетона
Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов
До 10 тыс. протоколов контроля с результатами измерений и всеми параметрами
Русский и английский язык меню и текстовых сообщений
USB интерфейс и специализированная сервисная компьютерная программа;
Технические характеристики:
|
Характеристики
|
Ед. Изм.
|
ПУЛЬСАР-2.1
|
|
Диапазон показаний времени,
|
мкс
|
10...20000
|
|
Диапазон измерения времени,
|
мкс
|
10...1000
|
|
Разрешающая способность,
|
мкс
|
0,05
|
|
Пределы допускаемой основной абсолютной погрешности измерения времени,
|
мкс
|
±(0,01t + 0,1)
|
|
Диапазон измерения скорости,
|
м/с
|
1000....10000
|
|
Пределы допускаемой основной абсолютной погрешности измерения скорости,
|
м/с
|
±(0,01v + 10)
|
|
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более
|
|
0,5
|
|
Напряжение возбуждения,
|
В
|
450 / 600*
|
|
Рабочие частоты УЗК,
|
кГц
|
60±10 / 20...200*
|
|
Объем памяти,
|
Гбайт
|
до 2
|
|
Разрешение экрана
|
|
320х240
|
|
Габаритные размеры электронного блока, , не более
|
мм
|
205х115х35
|
|
Масса электронного блока / датчика поверхностного прозвучивания,
|
кг
|
0,375 / 0,54
|

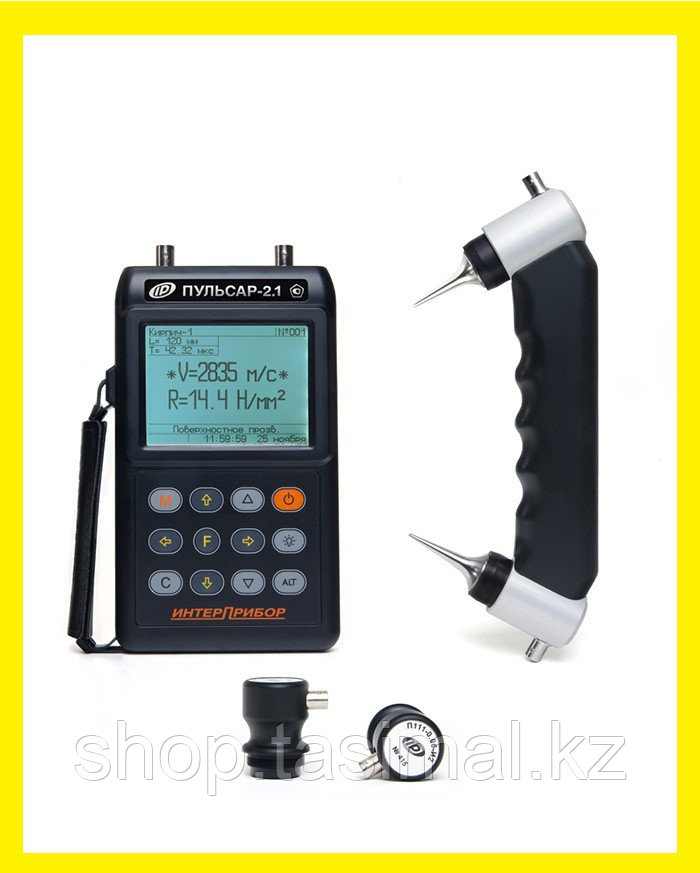

Состав базового комплекта ПУЛЬСАР-2.1
Электронный блок, чехол
Датчики (поставляются в зависимости от версии прибора)
Версия 1 - с датчиком поверхностного прозвучивания
Версия 2 - с датчиками сквозного прозвучивания
Версия 3 - с датчиками сквозного и поверхностного прозвучивания
Комплект кабелей 1,5м. - 2 шт.
Контрольный образец-призма
Аккумуляторы, зарядное устройство
Сервисная программа на CD, кабель USB
Руководство по эксплуатации, сумка
Свидетельство о Госповерке
Дополнительная комплектация
Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.
Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
Преобразователи 20...500 кГц (заказная комплектация)
Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
Кабели, удлинители
Кожаный чехол "Свободные руки"
