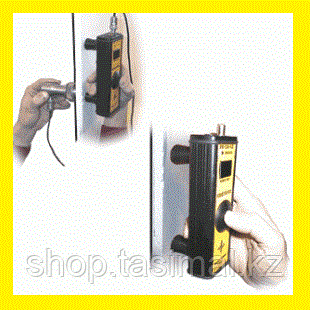

УК-15М - Ультразвуковой прибор для определения целостности и прочности испытываемых материалов и конструкций
влево
  • УК-15М - Ультразвуковой прибор для определения целостности и прочности испытываемых материалов и конструкций, фото 2
вправо

УК-15М - Ультразвуковой прибор для определения целостности и прочности испытываемых материалов и конструкций

  • В наличии
  • Оптом и в розницу

Цену уточняйте

Минимальная сумма заказа на сайте — 5000 тг

+7 (727) 312-34-28
Алматы
  • +7 (717) 269-59-31
    Нур-Султан
  • +7 (723) 248-90-39
    Усть-Каменогорск
  • +7 (343) 226-93-90
    Екатеринбург
  • +7 (702) 694-93-11
    WhatsApp

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Описание
Характеристики

Ультразвуковой прибор УК-15М предназначен для измерения времени распространения продольных ультразвуковых волн в твёрдых материалах с целью определения целостности и прочности испытываемых материалов и конструкций согласно ГОСТ 17624-87.

Принцип действия прибора основан на прямом измерении времени прохождения фронта ультразвуковой волны между датчиками на базе 120мм по поверхности исследуемого материала или на заданной толщине при сквозном прозвучивании конструкций

УК-15М выполнен в моноблочном исполнении с датчиками, имеющими сухой акустический контакт. Для проведения сквозного прозвучивания конструкций к прибору подключается внешний датчик. Результаты выводятся на цифровой светодиодный индикатор. Имеется индикатор разрядки встроенного аккумулятора.

2. Технические характеристики УК-15М

1. Диапазон измерения времени , мкс :

При поверхностном прозвучивании 15…80

При сквозном прозвучивании 15…999

2. База при поверхностном прозвучивании, мм: 120

3. Толщина материала при сквозном прозвучивании, мм 50…1000

4. Дискретность индикации времени , мкс

В диапазоне 15 – 100: 0,1

В диапазоне 100 – 999: 1

5. Частота ультразвуковых колебаний, кГц 70

6. Диапазон рабочих температур: -10…+50

7. Относительная погрешность измерений: 1%

8. Продолжительность работы при коэффициенте использования

0,4, без подзарядки аккумуляторов, час. 40

9. Усилие прижима устройства при испытаниях, кг: 1 - 10

10. Время одного измерения, сек.: 0,5…3

11. Масса прибора, кг. 0,45

12. Масса внешнего датчика, кг. 0,35

3. Комплект поставки

1. Ультразвуковой прибор УК-15М 1 шт.

2. Внешний датчик 1 шт.

3. Кабель внешнего датчика 1 шт.

4. Зарядное устройство 1 шт.

5. Укладочный чемодан 1 шт.

6. Паспорт и инструкция по эксплуатации 1 экз.

Ультразвуковой прибор УК-15М. Инструкция по эксплуатации.

1. Определение времени распространения ультразвука при поверхностном прозвучивании материалов.

Для поверхностного прозвучивания материалов с помощью УК-15М необходимо:

- переключатель выбора прозвучивания перевести в положение 0

- нажав на кнопку «измерение», убедиться в отсутствии свечения индикатора «внешний датчик»

- установить прибор перпендикулярно поверхности испытуемого образца

- прижать прибор к поверхности с усилием не менее 1 кг, одновременно нажав на кнопку «измерение»

Прибор переходит в режим измерения и обработки данных, на индикатор выводятся символы «ОБР».

При завершении обработки данных прибор выдаёт короткий звуковой сигнал и индицирует полученный результат – время (в микросекундах) прохождения ультразвукового импульса по поверхности материала на базе 120 мм.

Эти данные индицируются до отпускания кнопки «измерение».

При времени прохождения импульса более 100 мкс или при невозможности прохождения (воздушный промежуток или глубокая трещина в зоне прозвучивания) прибор индицирует символы «ОБР».

Определение времени распространения ультразвука при сквозном прозвучивании конструкций.

Для поверхностного прозвучивания материалов с помощью УК-15М

необходимо:

- переключатель выбора прозвучивания перевести в положение 1

- подключить прибор к внешнему датчику с помощью кабеля

- установить прибор перпендикулярно поверхности конструкции

- установить внешний датчик соосно приёмнику прибора с обратной стороны

конструкции

- прижать прибор и датчик к конструкции нажав на кнопку «измерение»

Прибор переходит в режим измерения и обработки данных, светится индикатор

«внешний датчик», на индикатор выводятся символы «ОБР».

При завершении обработки данных прибор выдаёт короткий звуковой сигнал

и индицирует полученный результат – время (в микросекундах) прохождения ультразвукового импульса сквозь материал между выносным датчиком и приёмником на приборе.

Эти данные индицируются до отпускания кнопки «измерение». При времени прохождения импульса более 999 мкс или при невозможности прохождения (воздушный промежуток или трещина в зоне прозвучивания) прибор индицирует символы «ОБР».

Общие замечания

В приборе УК-15М применена система адаптации измерительного тракта к испытуемым материалам, различным по плотности, вязкости, упругости и прочим характеристикам, а также к изменению и нестабильности усилия прижима прибора к материалу. Поэтому в начале работы с прибором может потребоваться произвести несколько пробных измерений для адаптации

системы измерения прибора к испытуемому материалу.

Наконечники датчиков для уменьшения износа изготовлены из закалённой стали , тем не менее при их износе возрастает погрешность измерений, связанная с изменением базы между датчиками.

4. Обслуживание прибора.

В приборе УК-15М применена световая и звуковая сигнализация разрядки аккумулятора.

Для зарядки полностью разряженного аккумулятора требуется 12 часов.

В приборе стоит защита от перезаряда аккумулятора.

Для заряда аккумулятора использовать только зарядное устройство, входящее в комплект прибора.

При эксплуатации и хранении прибора следует оберегать его от ударов, пыли и влаги.

Ввиду сложности прибора УК-15М его ремонт требует спецоборудования, поэтому в комплект прибора не входят принципиальная схема и описание работы прибора.
