Назначение и применение:
- Обнаружение пустот, трещин и дефектов, возникших в процессе производства и эксплуатации конструкций (при технологическом контроле и обследовании объектов);
- Контроль прочности и однородности бетона (ГОСТ 17624, Методические рекомендации МДС 62-2.01), кирпича (ГОСТ 24332) и других материалов;
- Измерение глубины трещин в изделиях, конструкциях и других объектов;
- Определение плотности и модуля упругости углеграфитов и стеклопластика;
- Определение звукового индекса абразивов и строительной керамики;
- Оценка пористости, трещиноватости и анизотропии материалов;
- Оценка степени зрелости бетона при монолитном бетонировании;
- Оценка затухания УЗК в материалах, изделиях и конструкциях.
Преимущества:
- Некритичность результатов к силе прижатия преобразователей
- Работоспособность на больших базах прозвучивания
- Визуализация принимаемых сигналов (с автоматической и ручной регулировкой усиления), режим осциллографа, оценка затухания УЗК
- Переключаемые диапазоны времени записи сигналов УЗК
- Улучшенное соотношение «сигнал-шум», широкий динамический диапазон
- Универсальные преобразователи на излучение и прием с повышенной отдачей
- Герметичные преобразователи сквозного и поверхностного прозвучивания гидротехнических объектов под водой с разъемами фирмы FISCHER (опция)
- Повышенное напряжение возбуждения зондирующих импульсов
- Датчик поверхностного прозвучивания с фиксированной базой: ручка из сверхлегкого и теплого материала позволяет контролировать объекты с низкой прочностью при минимальных скоростях УЗК от 1200 м/с база 120 мм, необходимая для градуировки прибора по 100 мм образцам-кубам эллиптические износостойкие протекторы для сухого точечного контакта;
-Новый компактный корпус с большим графическим дисплеем, разъемы фирмы LEMO
Основные функции
- Оцифровка и визуализация А-сигналов и их анализ в режиме осциллографа
- Автоматическая стабилизация и ручная коррекция метки первого вступления
- Измерение времени и скорости УЗК при поверхностном и сквозном прозвучивании с возможностью корректировки по А-сигналу
- Формирование результата по автоматически выполняемой серии 6…10 измерений
- Вычисление прочности, плотности, модуля упругости материалов и звукового индекса материалов
- Определение глубины трещины по "Российскому" и "Английскому" методам
- Базовые и индивидуальные градуировочные характеристики для бетона
- Градуировочные характеристики ЦНИИОМТП для бетонов неизвестного состава
- Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов
- До 50 тыс. протоколов контроля с А-сигналом, результатами измерений, всеми параметрами и сведениями об объекте контроля
- Русский и английский язык меню и текстовых сообщений
- USB интерфейс и специализированная сервисная компьютерная программа
Технические характеристики:
|
Характеристики
|
Ед. Изм.
|
ПУЛЬСАР-2.2
|
|
Диапазон показаний времени,
|
мкс
|
10...20000
|
|
Диапазон измерения времени,
|
мкс
|
10...1000
|
|
Разрешающая способность,
|
мкс
|
0,05
|
|
Пределы допускаемой основной абсолютной погрешности измерения времени,
|
мкс
|
±(0,01t + 0,1)
|
|
Диапазон измерения скорости,
|
м/с
|
1000....10000
|
|
Пределы допускаемой основной абсолютной погрешности измерения скорости,
|
м/с:
|
±(0,01v + 10)
|
|
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени при отклонении температуры окружающей среды на каждые 10С в пределах рабочего диапазона, в долях от основной погрешности, не более
|
|
0,5
|
|
Диапазон / шаг регулировки усиления,
|
дБ
|
80 / 6
|
|
Напряжение возбуждения,
|
В
|
до 600
|
|
Рабочие частоты УЗК,
|
кГц
|
60±10 / 20...200*
|
|
Объем памяти,
|
Гбайт
|
до 8
|
|
Разрешение экрана
|
|
320х240
|
|
Габаритные размеры электронного блока,
|
мм
|
205х115х35
|
|
Масса электронного блока / датчика поверхностного прозвучивания,
|
кг
|
0,375 / 0,54
|

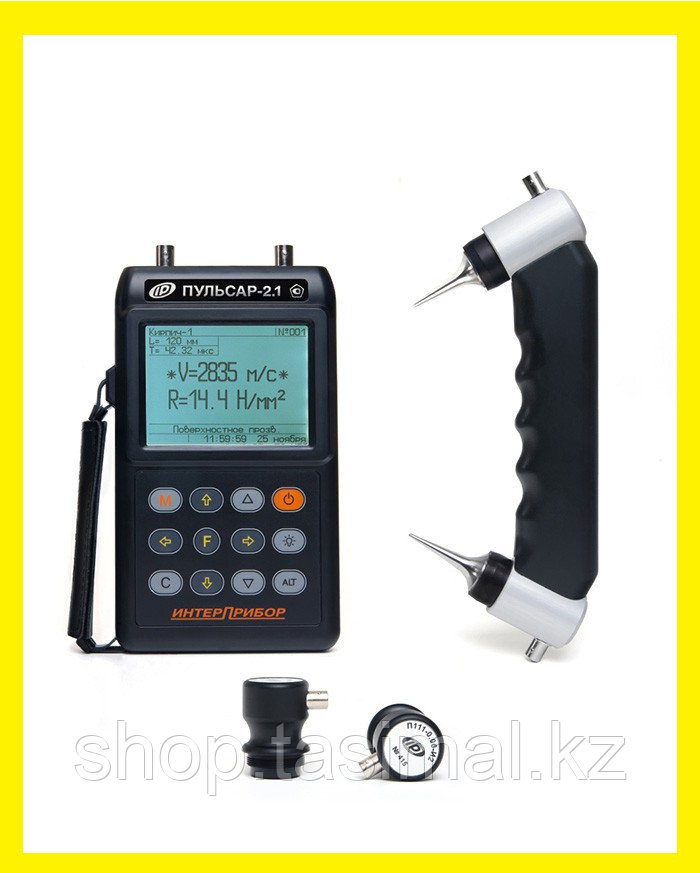

Состав базового комплекта ПУЛЬСАР-2.2
- Электронный блок, чехол
- Датчики (поставляются в зависимости от версии прибора)
- Версия 1 - с датчиком поверхностного прозвучивания
- Версия 2 - с датчиками сквозного прозвучивания
- Версия 3 - с датчиками сквозного и поверхностного прозвучивания
- Комплект кабелей 1,5м. - 2 шт.
- Контрольный образец-призма
- Аккумуляторы, зарядное устройство
- Сервисная программа на CD, кабель USB
- Руководство по эксплуатации, сумка
- Свидетельство о Госповерке
Дополнительная комплектация
- Преобразователи П111-0.06-И2 (60 кГц) для сквозного прозвучивания - 2 шт.
- Датчик для поверхностного прозвучивания с выходом кабелей на одну сторону
- Преобразователи 20...500 кГц (заказная комплектация)
- Преобразователи для сквозного прозвучивания в водонепроницаемом исполнении (IP68)
- Датчик для поверхностного прозвучивания в водонепроницаемом исполнении (IP68)
- Кабели, удлинители
- Кожаный чехол "Свободные руки"
