Бір құрылғыда электромагниттік импульс генераторы мен барабан жинағының генераторы біріктірілген.
Мақсаты
- Жасырын коммуникациялардың (қуат және сигналдық кабельдік желілер, арматураланған талшықты-оптикалық желілер, электр өткізгіш материалдардан жасалған құбырлар) 6 м тереңдікте және генератор қосылған жерден 5 км-ден астам қашықтықта орналасуы мен тереңдігін анықтау.
- Электромагниттік және акустикалық әдістермен арналық және арнасыз төсемдердегі коммуникацияларды трассалау.
- Кабель желілерінің электромагниттік және акустикалық әдістермен зақымдану орындарын анықтау.
- Жер қазу жұмыстарын жүргізгенге дейін жер учаскелерін зерттеу.
- 3 м дейінгі тереңдікте құбырлардың герметикаланбаған жерлерін анықтау.
Кепілдік: 24 ай
Салыстырып тексеру аралығы: тексерілмейді
Ұсынылатын қолдану салалары
- Жылу желілері
- Су арнасы
- Газ тарату желілері
Ерекшеліктері

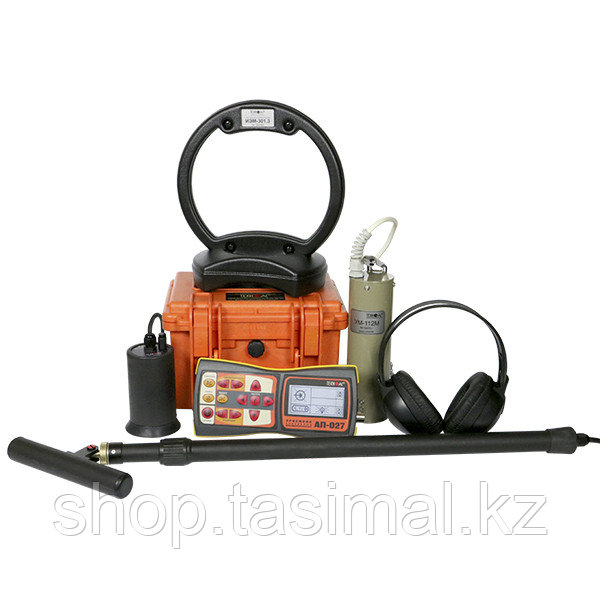

"Успех ТПТ-522Н" металл емес және металл құбырларды диагностикалауға арналған трасса іздегіш – үш құрылғы біріктірілген әмбебап көп функциялы жинақ:
1. Акустикалық датчигі бар трасса іздегіш
- Жұмыста "АГ-144.1" (7,5 Вт -180 Вт) айнымалы ток генераторын және "УМ-112М" соққы механизмін (Ресейдегі жалғыз) пайдалану.
- Көршілес объектілерге (құбырларға) жалған кеңестердің толық болмауы.
- Локализацияның өте жоғары дәлдігімен.
Акустикалық әдіс металл және металл емес құбырлардың орналасуын анықтауда қолданылады, ол электромагниттік оқшаулау қиын болған кезде (құбырлар, кабельдер, металл заттар сияқты жақын маңдағы коммуникациялар; өнеркәсіптік кедергілер) жоғары өндірістік кедергілер жағдайында металл құбырларды бақылау үшін қажет. электр беру желілері, теміржол және трамвай желілері және т.б.)
2. Электромагниттік датчигі бар трасса іздегіш
- 7,5-тен 180 Вт-қа дейінгі қуатты таңдау мүмкіндігі.
- Кездейсоқ жүктемеге белгілі бір сигнал күшін шығаруға мүмкіндік беретін жүктемені автоматты түрде сәйкестендіру.
- Айнымалы синусоидалы токтың генерациясы қолданылады (тұрақты немесе қысқа мерзімді импульстармен).
- Ұзақ жұмыс уақыты (төмен қуатты таңдағанда 18 сағатқа дейін).
3. Акустикалық датчигі бар ағу іздегіш
- акустикалық датчиктің жоғары сезімталдығы.
"АП-027" қабылдағышы
|
Параметр
|
ЭМҚ/ДКИ/ДОДК/КИ/НР датчигі
|
АҚ датчигі
|
|
Датчикке байланысты жұмыс түрі
|
Датчик қосылған кезде автоматты түрде анықталады
|
|
Қабылданатын сигналдың түрі
|
Оператор "үздіксіз / импульстік" ретінде таңдайды
|
Оператор "ағып кетуді іздеу (үздіксіз сигнал) / акустикалықором іздеу (импульстік сигнал)" ретінде таңдайды.
|
|
Ауыстырылатын жолақты өткізгіш сүзгілердің жиіліктері
|
Квазирезонанстық сүзгінің орталық жиілігі 50/60Гц, 100...450Гц арқылы 50Гц, 120...540Гц арқылы 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.
|
"Төменнен" диапазонды шектеу" 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 КГц жиілігі.
"Жоғарыдан" диапазонды шектеу" 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 КГц жиілігі.
|
|
"Кең жолақ" (жиілік диапазоны)
|
0,05...8,6 КГц
|
0,09...2,2 КГц
|
|
Электр жолының күшейту коэффициенті және кіріс сигналының динамикалық диапазоны
|
100 dB
|
120 dB
|
|
Көрнекі индикация
|
Тұрғын үй-жайлар - таңдалатын режимдер мен параметрлердің таңбалары мен мәндері - кіріс сигналының деңгейінің анимациялық шкаласы - сандық мән және шығыс сигналының деңгейінің анимациялық шкаласы - шығыс сигналының деңгейінің графигі (қозғалыс диаграммасы) - шығыс сигналының жиілік спектрі - "жадта" жазылған шығыс сигналының деңгейлерінің сандық және графикалық көрінісі
|
|
Дыбыстық индикация
|
Бас телефондар – табиғи кең жолақты немесе сүзілген сигнал.
|
|
Бас телефондар -ӘЧ синтезделген дыбысы.
|
-
|
|
Кіріктірілген сәуле шығарғыш - ӘЧ синтезделген дыбысы.
|
|
Тамақтандыру
|
Кернеу 4...7В. - "АА типті" батареялар 1,2В 4шт. жарықтандыру (220В) немесе борттық (12В) желіден қуат алатын зарядтағышпен немесе - "АА типті" сілтілі (сілтілі) батареялар 1,5В 4шт.
|
|
Үздіксіз жұмыс уақыты, кем емес
|
20 сағат
|
|
Пайдалану кезінде қоршаған орта температурасының рұқсат етілген диапазоны
|
-20ºС...+50ºС
|
|
Сыртқы әсерлерден қорғау класы
|
IP54
|
|
Электрондық блоктың габариттік өлшемдері
|
220*102*42 мм
|
|
Электрондық блоктың массасы, артық емес
|
0,46 кг
|
Генератор "АГ-144.1"
|
Параметр
|
Мағынасы
|
|
Генерацияланатын сигнал жиілігі, Гц
|
|
Жиіліктер SIN f1 / f2 / f3, ±0,1%
|
512/1024/8192
|
|
Төмен / орта / жоғары жиіліктегі соққылардың қайталану жиілігі
|
0,5/1/2
|
|
Генерациялау режимдері
|
"КҮНӘ" "тоқтаусыз"
«SIN» « »
"КҮНӘ" "3сағ"
"СОҚҚЫ"
|
|
Синусоидалы генерацияның шығыс параметрлері
|
|
Максималды шығыс кернеуі, В
|
|
автономды қоректендіру кезінде
12/24В сыртқы батареяны қосқанда
- желілік блоктан қуат алған кезде
|
220
330
140
|
|
автономды қоректендіру кезінде
12/24В сыртқы батареяны қосқанда
- желілік блоктан қуат алған кезде
|
7,5-тен 120-ға дейін
45-тен 180-ге дейін
18-ден 72-ге дейін
|
|
Рұқсат етілген жүктеме кедергісі
|
кез келген (0...∞)
|
|
Жүктемемен келісу
|
автоматты
|
|
Қуат көздері
|
Кіріктірілген жинақ
Желілік қоректендіру блогы
|
|
Электрондық блоктың (кейстің) габариттік өлшемдері, артық емес, мм
|
250х215х165
|
|
Электрондық блоктың салмағы, артық емес, кг
|
8,5
|
|
Пайдалану шарттары
|
|
Пайдалану кезінде қоршаған орта температурасының рұқсат етілген диапазоны
|
минус 30...+45ºС
|
|
Климаттық қорғау класы
|
IP54
|
"ЭМД-247" электромагниттік датчигі
|
Параметр
|
Мағынасы
|
|
Түрлендіргіш түрі
|
резонанстық ферритті магнитті антенна
|
|
Резонанс жиілігі, Гц
|
50...60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 КГц
|
|
Тағам түрі
|
қабылдағыштан
|
|
Резонансты коммутациялау
|
мәжбүрлі (қабылдаушы басқарады)
|
Акустикалық датчик "АД-247"
|
Параметр
|
Мағынасы
|
|
Аспаптың габариттік өлшемдері, артық емес, мм
|
60х130
|
|
Салмағы, артық емес, кг
|
0,95
|
Индуктивті антенна "ИЭМ-301.3"
|
Параметр
|
Мағынасы
|
|
"Жақтауға" берілетін максималды қуат, Вт артық емес
|
10
|
|
8192 Гц, Ом жиіліктегі толық кешенді кедергі модулі
|
36
|
|
Корпус түрі
|
пластмасса, герметикалық
|
"УМ-112" соқпалы механизмі
|
Параметр
|
Мағынасы
|
|
Соққы механизмін құбырға бекітудің жұмыс жағдайы:
рұқсат етілген -
трассалаудың максималды қашықтығы үшін оңтайлы -
|
кез келген
жоғарғы
|
|
Жалғағыш кабельдің ұзындығы, кем емес, м
|
5
|
|
Зерттелетін құбырдың диаметрі, мм
|
50-ден бастап
|
|
Габариттік өлшемдері, артық емес, мм
|
90 х 200
|
|
Жиынтықтың салмағы, артық емес, кг
|
3
|
