Деформация модулінің жүк көтергіштігінің бұл сынағы сынақ жүктемелерін пайдалана отырып, реакция рамасына басылған дөңгелек пластина түріндегі негізге қысымның жоғарылауы және сәйкес тік ығысуды (шөгуді) өлшеу арқылы топырақтың көтергіштігін анықтауға мүмкіндік береді.
Нәтижелер әдетте деформация модулі және топырақ негізінің реакция модулі түріндегі топырақтың қаттылығын есептеу үшін пайдаланылады.
CONTROLS компаниясы пайдаланылатын стандарттарға, гидравликалық цилиндрдің қуатына, пластинаның өлшеміне, өлшеуіш көпірдің пішініне, аналогтық, цифрлық немесе электрондық көрсеткіштерге байланысты сынақ жүктемелерін пайдалана отырып, деформация модулінің көтергіштігін сынауға арналған құрылғылардың әртүрлі түрлерін ұсынады.
Бұл құжат DIN үлгілері үшін арнайы қолданылады.
Төрт түрлі DIN моделі қарастырылған:
- Аналогты, қуаты 100 және 200 кН
- Электрондық, қуаты 100 және 200 кН
Гидравликалық блок
Барлық модельдер үшін цилиндрге ұзындығы 3 метр икемді гидравликалық шланг арқылы қосылатын қос ағынды қол сорғысы қолданылады.
Блок екі сфералық отырғышты қамтиды: төменгі жағы жүктемені пластинаға тасымалдайды; жүктеме бағанының үстіңгі жағына орнатылған үстіңгі жағы сынақтарды орындауды жеңілдету үшін магнитті болып табылады.
Гидравликалық блок дөңгелектердегі пластикалық корпуста орналасуы мүмкін, оны қосымша керек-жарақ ретінде жеткізуге болады ("ЖАБДЫҚ" бөлімін қараңыз: 35-T1100/NS)

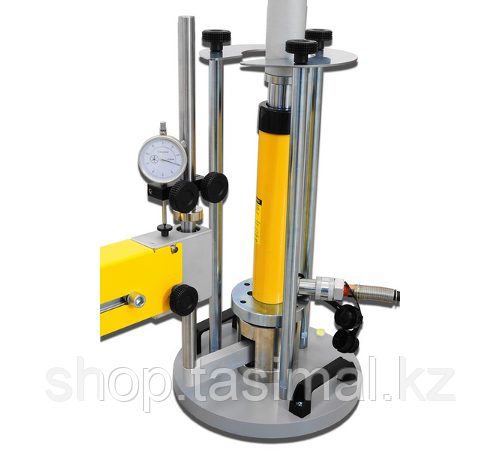

Пластина және өлшеуіш туннель
Жүктеме пластинасы диаметрі 300 мм жоғары берік болаттан жасалған. Өлшеу көпірінің тірек нүктесі болып табылатын өлшеу туннелі осы пластинаға орнатылады.
Гидравликалық цилиндрдің қисаюына жол бермеу үшін болат пластинаға қауіпсіздік рельстері орнатылады.
Диаметрі 600 және 762 мм болатын қосымша пластиналар қосымша керек-жарақтар ретінде жеткізілуі мүмкін.
Өлшеуіш көпір
Алюминий қорытпасынан жасалған, жеңіл, тасымалданатын, сайтта тез құрастырылады, 3 реттелетін тірек пен кіріктірілген спираль деңгейін қамтиды. Өлшеу шпинделі нөлдік үйкелісті қамтамасыз етеді – жылжымалы бағыттаушы арқылы. Жылжуды (шөгуді) өлшеуге арналған дөңгелек таразы немесе электронды сенсоры бар құрылғы шпиндельге мықтап бекітілген.
120 мм жүрісі бар телескопиялық шпиндель бақылау нүктесі мен пластинаның ортасын дәл реттеу мүмкіндігін қамтамасыз етеді.
Өлшеуіш көпір блогы қосымша керек-жарақ ретінде жеткізілуі мүмкін ағаш қорапқа салынуы мүмкін ("ЖАБДЫҚ" бөлімін қараңыз: 35-Т1100/ВС)
Жүктемені және орын ауыстыруды өлшеу
Өлшеудің екі нұсқасы қарастырылған:
- Аналогтық конфигурация диаметрі 200 мм үштік шкаласы бар және 30х0,01 мм дөңгелек шкаласы бар манометрмен (опция ретінде әр түрлі қадамы мен ажыратымдылығы бар басқа өлшеу құрылғыларын қолдануға болады)
- Электрондық конфигурация батареямен жұмыс істейтін DATALOG8 оқу құрылғысына қосылған жоғары дәлдіктегі жүктеме ұяшығымен және 50 мм жүріспен орын ауыстыру сенсорымен
Электрондық модификацияға DATALOG8 оқу құрылғысы, 8 арналы әмбебап деректерді тіркеу құрылғысы кіреді, аккумулятормен жұмыс істейді, өндірістік типтегі қатты корпусы бар.
НЕГІЗГІ ЖАБДЫҚТАР
Аналогтық конфигурация
|
35-Т11D1
|
DIN 18134, BS 1377-9 сәйкес қуаты 100 кН сынама жүктемелердің көмегімен көтергіштік қабілетін және деформация модулін сынауға арналған қондырғы.
Диаметрі 200 мм үштік таразы және 30 мм x 0,01 мм дөңгелек таразы бар аналогтық конфигурация
|
|
35-Т11D2
|
DIN 18134, BS 1377-9 сәйкес қуаттылығы 200 кН сынақ жүктемелерін қолдана отырып, жүк көтергіштігі мен деформация модулін сынауға арналған қондырғы.
Диаметрі 200 мм үштік таразы және 30 мм x 0,01 мм дөңгелек таразы бар аналогтық конфигурация
|
Электрондық конфигурация
|
35-Т11D1/EL
|
DIN 18134, BS 1377-9 сәйкес қуаты 100 кН сынама жүктемелердің көмегімен көтергіштік қабілетін және деформация модулін сынауға арналған қондырғы.
Өнеркәсіптік үлгідегі берік корпусы бар аккумулятормен жұмыс істейтін DATALOG8 қондырғысына қосылған 50 мм жүрісі бар қысым сенсоры мен орын ауыстыру сенсоры бар электронды конфигурация
|
|
35-Т11D2/EL
|
DIN 18134, BS 1377-9 сәйкес қуаттылығы 200 кН сынақ жүктемелерін қолдана отырып, жүк көтергіштігі мен деформация модулін сынауға арналған қондырғы.
Өнеркәсіптік үлгідегі берік корпусы бар аккумулятормен жұмыс істейтін DATALOG8 қондырғысына қосылған 50 мм жүрісі бар қысым сенсоры мен орын ауыстыру сенсоры бар электронды конфигурация
|
ҚҰРЫЛҒЫЛАР
|
35-Т1100/BC
|
Өлшеу бағанасына арналған ағаш қорап.
|
|
35-Т1100/НС
|
Гидравликалық блокқа арналған дөңгелектері бар пластикалық тасымалдау корпусы.
|
|
82-D1262/B
|
Ажыратымдылығы жоғары сандық индикатор 25,4 х 0,001 мм
|
|
35-Т1100/Р600
|
DIN стандартына, 35-Т11Dx/x сериясына сәйкес жүк көтергіштігін сынау үшін орнатуға арналған, диаметрі 600 мм x 20 мм, қаттылық элементтері және туралау түйреуіштері бар жүк көтергіш пластина
|
|
35-Т1100/Р762
|
DIN стандартына, 35-Т11Dx/x сериясына сәйкес жүк көтергіштігін сынау үшін орнатуға арналған, диаметрі 762 мм x 20 мм, қаттылық элементтері және туралау түйреуіштері бар жүк көтергіш пластина
|
