Жақ ұсатқыштары зертханалық кластағы жабдыққа жатады, шағын габариттік өлшемдері мен салмағы бар. Олар Мох шкаласы бойынша 7 бірлікке дейін әртүрлі беріктік пен қаттылықтағы сынғыш, сусымалы материалдарды ұсақтауға арналған. Бұл машиналар орташа және ұсақ ұсақтау (бастапқы материал бөліктерінің максималды өлшемі қалқа үшін 6 - 50 мм, қалқа үшін 10 - 70 мм, ұсақтаудан кейінгі материалдың ең аз өлшемі - 2-3 мм).
ҚҚ 6 және ҚҚ 10 - ұсақтау және қажалу есебінен материалдың бұзылуы болатын күрделі жақ тербелісі бар жақ ұсатқыштар.
- Ұсатылған материалдың ірілігі астыңғы жағындағы жақтардың саңылауымен (шығатын саңылау) және материалдың өздігінен ұсақталуға бейімділігімен анықталады.
- Ұсатқыштың сынуын болдырмау үшін жаншылмайтын заттар соқтығысқан кезде қауіпсіздік құрылғысы ығысу істікшесі түрінде қамтамасыз етіледі.
- Жұмыс беттерін ауыстыру арнайы құралды қолданбай жүзеге асырылады.
- Басқару пультімен жинақтау.
- Тірек үстелі бар ҚҚ 6 жеткізу мүмкіндігі.
- ЩД 6 ұсатқышын БПУ шаң тұтқыш блогына қосу мүмкіндігі. Бұл ұсақталатын материалдың шаң тәрізді фракциясының ұсталуын және оның одан әрі циклонға және БПУ қап сүзгісіне түсуін қамтамасыз етеді. Ұсақтау камерасынан материалдың ұсақ фракциясын үздіксіз алып тастау, өнімнің шамадан тыс ұнтақталуын азайтып қана қоймайды, сонымен қатар бірнеше рет ұсақтау арқылы үлгілердің ластануын болдырмайды.

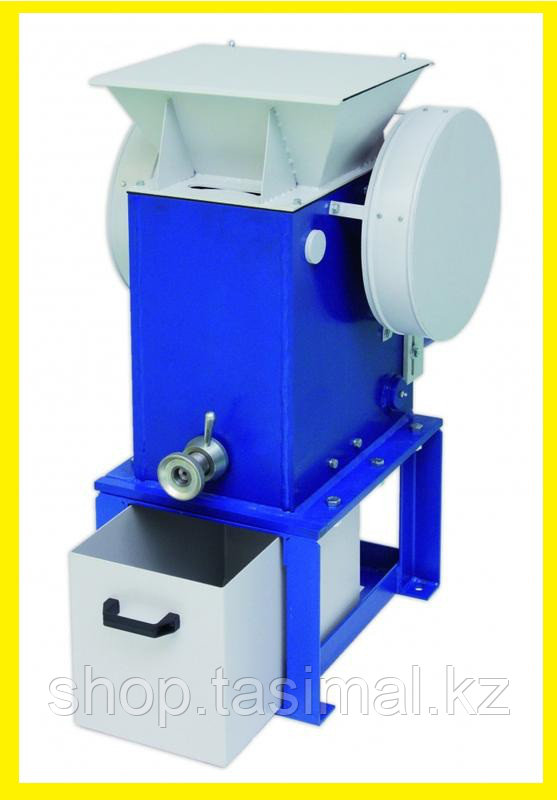

- Көлемі 20 литр сыйымдылығы бар тірек және қабылдағышы бар 10-қалқанды жабдық.
- Сынама тазалығына қол жеткізу немесе тәжірибелік өндіріс жағдайында аса таза материалдарды қайта өңдеу міндетін шешу үшін ұсатқышты тиеу бункерімен, түсіру сыйымдылығымен және 12Х18Н10Т маркалы тот баспайтын болаттан жасалған сауыттармен (DIN 1.4541 аналогы) жинақтау мүмкіндігі.
Қолданудың негізгі саласы.
Жақ ұсатқыштарды өнеркәсіптің әртүрлі салаларында қолдануға болады, мысалы: тау-кен, химия, металлургия, құрылыс, полимер, құрылыс материалдарын өндіру және т.б. Олар сынғыш материалдарды (кен, тас, минералдар, бетон, шыны, керамика және т.б.) ұсақтауға арналған.
Бұйымның конструкциясы.
Ұсатқыштың құрамына: тиеу бункері, дәнекерленген корпус, негіз, шатун, түсіру науасы (ҚҚ 6 үшін) және электр қозғалтқышы кіреді.
Корпустың ішінде екі жақ бар: қозғалмайтын жақ негізге, жылжымалы - шатунға бекітілген. Ұсақтау аймағындағы корпус қабырғаларының ішкі беті тозуға төзімді болаттан жасалған астарлы сауыттармен қорғалған. Негіздің үстіңгі бөлігі оське ілінеді, ал төменгі бөліктің орны реттеу бұрандасы арқылы орнатылады. Бұранда негіздің төменгі бөлігіне ығысу штифті бар тіреуіш арқылы тіреледі, ол ұсатылмайтын корпус жұмыс аймағына түскен кезде ұсатқыштың сынуынан қорғайды.
Негіздің төменгі бөлігінің орны жүк түсіретін саңылау деп аталатын шатун мен негіз арасындағы қашықтықты анықтайды. Шатунның үстіңгі бөлігі V-белдік жетегі арқылы электр қозғалтқышымен байланысқан эксцентрлік білікке орнатылады. Шатунның төменгі бөлігі корпусқа рычаг арқылы топсалы түрде қосылған.
Жұмыс істеу принципі.
Материал тиеу бункеріне беріледі, ол жерден ұсақтау жақтары арасындағы жұмыс кеңістігіне түседі. Эксцентрлік білік айналған кезде қозғалмалы щек салыстырмалы түрде қозғалыссыз қозғалады, бұл материалдың ұсақталуын және босатылуын қамтамасыз етеді.
Бет жағы бір-біріне жақындаған кезде материал ұсақталады, қозғалмалы щек қалған кезде ұсатқышта қозғалады және түсіріледі. Ұсақталған материал бөлшектерінің ірілігін өзгерту түсіру саңылауын реттеу арқылы жүзеге асырылады.
Ұсатқышқа ілеспе техникалық құжаттамада белгіленген ең үлкен өлшемнен аспайтын материал бөліктерін ғана салуға болады.
Жақ ұсатқыштардың өнімділігі ұсақталатын материалдың физикалық қасиеттеріне, оның кіріс өлшемдеріне және қажетті шығыс өлшеміне (ағызу саңылауының ені) байланысты. Орташа қаттылықтағы материалда ол 6-қалқан үшін 200 кг/сағ және 10-қалқан үшін 500 кг/сағ жетеді.
Жұмыстың ерекшеліктері.
Қатты абразивті материалдарды ұсақтау екі кезеңде ұсынылады: біріншісі - щектер арасында үлкен саңылау, екіншісі - кішірек саңылау.
Материалды ылғалдылықтың ең аз пайызымен ұсақтау ұсынылады. Ылғал материал ұсақталған кезде ол щекке жабысып қалады, бұл өнімділіктің төмендеуіне және ұсақталудың тоқтауына әкеледі.
Ұсақтау аймағының төменгі бөлігінде құрғақ материалдың кептелуі айтарлықтай ығысу күштерінің болуына байланысты жойылады. Егер бұл аймақта рұқсат етілген жүктемелерден асатын кернеулер пайда болса (жаншылмайтын дененің соққысы), тоқтау түйреуішті кесіп тастайды, негіз ауытқиды және жаншылмайтын дене ұсақтау аймағынан шығады;
Тыйым салынған:
- иілгіш материалдардың ұсақталуы, себебі ол материалдың щекке жабысуымен бірге жүреді, бұл өнімділіктің төмендеуіне және ұсақтауды тоқтатуға әкеледі;
- "үйінді астында" ұсақтау, себебі бұл материалды ұсатқыштан шығаруға әкелуі мүмкін;
- радиоактивті және жарылыс қаупі бар материалдарды ұсақтау.
Орнату.
Ұсатқыштар құрғақ жылытылатын және желдетілетін үй-жайларда, бұрын алаңның көлбеулігін қамтамасыз ете отырып орнатылады. Қосымша бекіту қажет емес. Ұсатқышты орнату ұсақталған материалды қабылдау ыдысына (ҚҚ 10 үшін) жинауды қамтамасыз етуі тиіс.
Қосылу.
Басқару пульті арқылы қосу ұсатқышты қоректендіру желісінің қалыпты жұмысындағы ауытқулардан (бір фазаның өшуі, кернеудің жоғарылауы, қысқа тұйықталу) қорғайды.
Ұсақталатын материалды түсіру.
ҚҚ 6 конструкциясы ұсақталатын материалды түсіру алаңының астында орналасқан қабылдау ыдысына немесе ұсатқышты тірек конструкциясына орнату кезінде сыртқы ыдысқа түсіруге мүмкіндік береді.
ҚҚ 10 конструкциясы материалды сыртқы сыйымдылыққа түсіруді ұйымдастыруды талап етеді.
Ұсатқыш үздіксіз режимде жұмыс істегенде, ұсақталған материалды конвейер таспасына түсіруді ұйымдастыру қажет.
Щек ұсатқыштарының артықшылықтары ЩД 6 және ЩД 10.
- Бұйымның жоғары сапасы. Ұсатқыштарды шығару ТШ сәйкес жүзеге асырылады.
- Сенімділік.
- Арқасында ұзақ қызмет ету мерзімі:
- конструкцияның ойластырылғандығы және ҚБҚ сатып алуды өз бетінше жүзеге асыру мүмкіндігі
щектерді, сауыттарды және мойынтіректерді ауыстыру;
- 180 градусқа бұрылыспен қайта орнату арқылы щектердің ұзартылған қызмет ету мерзіміне
астыңғы бөлігі тозған жағдайда (ҚҚ 10 үшін).
- бір маркалы ұсатқыштың жылжымалы және қозғалмайтын жақ сүйектерінің өзара алмасуы;
- технологиялық саңылаудың болуына байланысты ішкі қуыстарды үрлеу
ұсатқыш корпусында (тек ҚҚ 6 үшін);
- кіріктірілген пресс-майлаушы арқылы тораптар мен бөлшектерді жоспарлы майлау процесінің қарапайымдылығы.
- Қамтамасыз етілген жұмыстың тиімділігі:
- қысу мен ығысудың бір мезгілде деформациялануына байланысты жаншудың жоғары дәрежесімен
материалдың бөлшектерінде;
- ұсатылмайтын дене ұсақтау аймағына түскен кезде сынудан қорғаумен.
- "Ылғалды" режимде жұмыс істеудің принципті мүмкіндігі.
- Ұсатқышты кез келген тегіс бетке қосымша қоспасыз орнату мүмкіндігі
бекітпелер.
- Мемлекеттік санитариялық-эпидемиологиялық ережелер мен нормативтерге сәйкестігі
шу мен дірілге.
- Шағын габариттері мен салмағы.
- Зақымданудан және коррозиядан қорғаудың жоғары дәрежесі, соның арқасында:
- ЩД 6, тиеу бункерінің барлық сыртқы беттерінің полимерлік жабынына,
жетектің қаптамалары мен маховик ЩД 10;
- жоғары сапалы эмаль жағылған алдын ала загрунтталған сыртқы
корпустың беті ЩД 10.
Техникалық сипаттамалар:
Параметрлері
Өлшем бірлігі
ШД 6
ҚШ 10
Жүктеу терезесінің өлшемдері
мм
60х100
